概述：

　　HG5型玻璃管液位計是按原化工部HG5-227-80標準生產的就地式液位測量儀表，它主要用于直接顯示各種罐、塔、槽、箱等容器內介質液位的高度。

特點：

　　●直讀式儀表，讀數精確。
　　●結構簡單，維修方便。
　　●經久耐用。

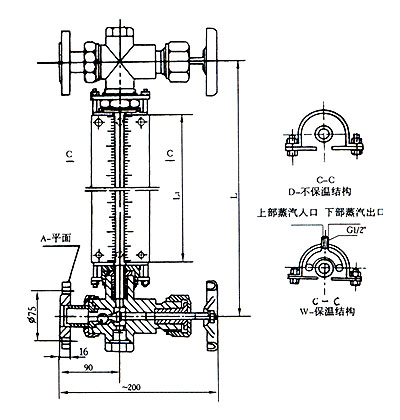

結構原理：

　　儀表上下閥都裝有PN1.6MPa，DN20的法蘭。通過焊接在容器上的法蘭，與容器組成連通器，透過玻璃管就可直接顯示容器內介質液位的高度。
　　儀表兩端均裝有針形閥，針形閥內裝有鋼球，當玻璃管因事故而破裂時，鋼球在容器壓力作用下自動關閉針形閥通道，以防止容器內介質外流。

主要技術參數：

　　測量范圍（安裝中心距L）：300、500、600、800、1000、1200、1400、1700、2000mm
　　工作壓力：≤1.6MPa
　　材質：碳鋼、不銹鋼
　　工作溫度：≤200℃
　　連接法蘭標準：HGJ46-91 PN1.6 DN20突面
　　其它法蘭標準如JB/T、GB、ANSI等，請用戶注明。
　　伴熱蒸汽壓力：≤0.6MPa
　　蒸汽夾套接頭：G1/2"外螺紋
　　鋼球自封壓力：≥0.2MPa

安裝中心距L和標尺刻度L1的關系：

使用須知：

　　●為保證自密封作用，容器內介質壓力應大于0.2MPa。
　　在打開上下閥時，閥桿退出轉數不得少于4轉，以免鋼球在自封時，碰到閥桿的頂端。

型號、標記標準系列：
